Izbor analiza osigurača za fotonaponska zaštita niza u solarnom fotonaponskom sistemu za proizvodnju električne energije

Fotonaponski sistem za proizvodnju električne energije (skraćeno kao PV) sastoji se od komponenti i podsistema koji mogu direktno pretvoriti u laganu energiju incidenta u električnu energiju, od kojih je fotonaponski niz je osnovna jedinica. Fotonaponski niz direktno pretvara solarnu zračenje incidenta u DC napajanje povezivanjem solarnih panela na fotonaponski okvir za priključni okvir I zatim ga konvergira na pretvarač ili ga direktno primjenjuje kroz priključni okvir. Kao dio sustava koji čine do 70% troškova, zaštitu fotonaponskog niza i optimizaciju efikasnosti proizvodnje električne energije postali su ključna područja tehnološkog razvoja.

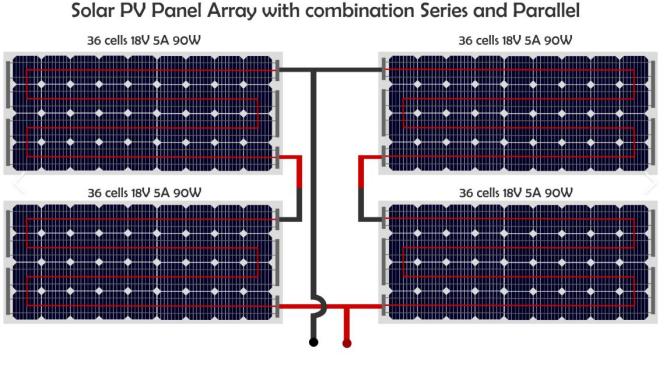

Da bi se poboljšala efikasnost fotonaponskog sistema, u seriji je povezana više fotonaponskih ploča kako bi se formirala fotonaponska niza, a više grupa fotonaponskih žica povezana je paralelno za formiranje fotonaponske matrice. Struja fotonaponske matrice konvergira se kroz priključni okvir i ulazi u vezu za primenu nizvodno. Da bi se spriječilo da fotonaponska ploča postane energično opterećenje i utječe na ukupnu efikasnost proizvodnje električne energije kada se pojavi kvar i da se spriječimo opravdane opasnosti uzrokovane zabludnim ili lokalnim nermalnostima, svaki fotonaponski niz mora biti instaliran s osiguračima na oba kraja. Kada se u fotonaponskom nizu pojavi kratki krug, osigurača serije brzo će puhati i izolirati neispravni dio kako bi se osigurala normalan rad niza u cjelini.

Pored toga, osigurači niza mogu pružiti i zaštitu od valuta koji se hrane iz nizvodne komponente, posebno kada je struja kratkog spoja veća od struje jednog PV niza. Nazivni prekida kapaciteta osigurača mora biti u mogućnosti pokriti takve ekstremne uvjete za zaštitu sigurnog rada sistema.

Međunarodni standardi i domaće specifikacije

U pogledu zaštite PV DC stranog, relevantni međunarodni i domaći standardi pružaju važne smjernice. Na primjer, član 690.99 američkog nacionalnog standardaRice / NFPA 70"Nacionalni električni kod" (NEC) jasno navodi da su vodiči i oprema u PV sklopovima podsustava, PV izlaznih krugova, izlaznih krugova inverterskih izlaznih krugova i sklopova za skladištenje energije moraju ispunjavati zahtjeve dirigenta i klauzula za zaštitu dirigenta. Pored toga, Kina prihvaća ekvivalentno IEC standardGB / T 16895.32-2021, koji propisuje da je u standardnim testnim uvjetima, kada je kontinuirana struja kabla jednaka ili veća od 1,25 puta, a struja kratkog spoja, zaštita od preopterećenja može se zanemariti, ali se preporučuje odabir osigurača u kombinaciji s specifičnim uputama proizvoda proizvođača.

IEC je razvioIEC 60269-6 StandardKonkretno za fotonaponske zaštitne osigurače, što jasno predviđa zahtjeve za performanse fotonaponskih osigurača, poput moći izdržati kontinuirane struje kratkog spoja i brzo puhati. Istovremeno, UL-ova tehnička specifikacijaPredmet 2529Pruža važne smjernice za niskonaponske osigurače u fotonaponskim sistemima. Dvojica su malo drugačija u izračunavanju puhanja struje i korištenja koeficijenata korekcije temperature.

Razmatranja izbora osigurača

Prilikom odabira osigurača u fotonaponskim sistemima, sljedeći indikatori trebaju biti usmjereni na:

Nazivni napon: Nazivni napon osigurača mora ispunjavati maksimalni napon otvorenog kruga (VOC) koji sistem može doći. Pogotovo u hladnim područjima, treba razmotriti vrijednost korekcije napona otvorenog kruga fotonaponske ploče na najnižoj temperaturi okoline.

Nazivna struja: Za osigurače povezane u seriji sa fotonaponskim pločama obično je potrebna ocijenjena struja ISC-a (ISC struja kratkog spoja). IEC Standard revidiran je na ISC ISC, a američki ul standard je uključen u 1,35 ISC. Treba biti odabrano u kombinaciji sa stvarnim okruženjem aplikacije.

Kršenje kapaciteta: Kapacitet prekida osigurača trebao bi biti dovoljan da se nosi s vrhom struje kratkog spoja i zaštiti opremu od oštećenja.

Prilagodljivost okoliša: U slučaju visoke temperature ili guste instalacije, nazivna vrijednost treba na odgovarajući način smanjiti prema preporukama proizvođača osigurača kako bi se osigurala dugoročna stabilna operacija.

Zaključak

Instalacija DC osigurača u fotonaponskim nizovima nije samo potrebna sredstva za zaštitu opreme i poboljšati efikasnost proizvodnje energije, već i važnu mjeru za osiguranje sigurnog rada cijelog sustava. Razuman izbor osigurača zahtijeva sveobuhvatno razmatranje faktora kao što su radno okruženje fotonaponskih ploča, struje kratkog spoja, napona otvorenog kruga itd. Da bi se osigurala dugoročna pouzdanost i ekonomičnost sistema.

Na primjer, Zhejiang Galaxy Fuse Co., Ltd's1000VDC 30A 10x38mm Link osigurača solarne pyi1500VDC 30A 10x85mm Link solarni PV osiguračai1500VDC 630A 3L vijak Tip solarni PV Link osiguračaFotonaponski osigurači široko se koriste u ključnim zaštitnim položajima fotonaponskih ormara za povezivanje. Uz odličnu performanse i visoko standardni certifikat, ovi osigurači pružaju stabilnu i pouzdanu rješenja za fotonaponske projekte za proizvodnju električne energije, pomažući sistemu efikasno djelovati.
