Fotonaponski materijal sa osiguračima i razlike

I. UVOD

Fotonaponski (PV) osigurači su kritične komponente u osiguravanju sigurnosti i zaštite fotonaponskih elektroenergetskih sistema. Oni čuvaju krugove protiv prekomjerne uvjete, pomažući u sprečavanju oštećenja sistema i osiguranje dugoročne pouzdanosti. Materijali koji se koriste u izgradnji fotonaponskih osigurača značajno utječu na njihov učinak, uključujući njihovu trenutnu ocjenu, toleranciju na temperaturu i vrijeme odziva.

U ovom ćemo članku istražiti razlike između materijala koji se koriste u fotonaponskim osiguracima, utjecaj tih materijala na performanse osigurača i kako odabrati pravi osigurač za različite aplikacije. Uz to, ističemo proizvode izZhejiang Galaxy Fuse Co., Ltd.i referenca međunarodno priznataIECStandardi za zaštitu osigurača.

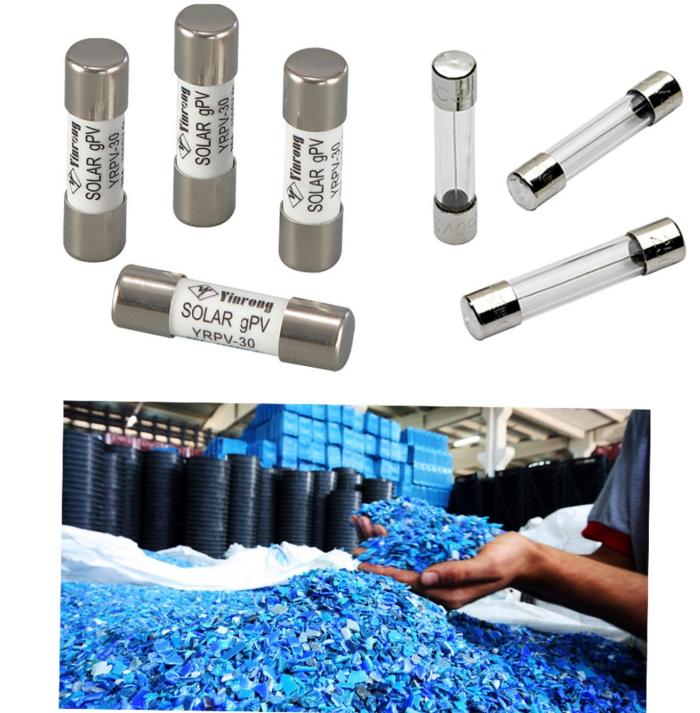

II. Glavni materijali koji se koriste u fotonaponskim osiguračima

(A) materijali za elemente osigurača

1.Silver žica

○ Karakteristike:Srebro nudi vrhunsku električnu provodljivost, nisku otpornost i umjereno talište. Idealan je za visoko-trenutne aplikacije za koje je potreban brzi vreme odziva.

○ Aplikacije:Osigurači srebrne žice posebno su pogodni za centralne centralizirane pv elektrane u kojima su visoka pouzdanost i minimalni prekid.

Primjer proizvoda:TheYRS94FA brzina velike brzineizZhejiang Galaxy Fuse Co., Ltd.Koristi napredne materijale za zaštitu velike brzine u velikim PV sistemima. Ocijenjeni za 700V i 400A, ovaj osigurač je dizajniran za rješavanje visokog trenutnih preopterećenja i kratkih spojeva efikasno.

○ Saznajte više o YRS94FA osigurač velike brzine

2.Prodajna žica

○ Karakteristike:Bakar je isplativa alternativa srebrom, nudeći dobru provodljivost, iako je sklonija oksidaciji u visokoj temperaturnom okruženju.

○ Aplikacije:Osigurači bakra se obično koriste u distribuiranim PV sistemima, kao što su rezidencijalni krov Solarni, gdje je električno okruženje manje ekstremno.

3.Aloy Wire (npr. Legura tin-bizmuta)

○ Karakteristike:Legure poput Tin-bizmuta nude preciznu kontrolu nad toplim tačkama i trenutnim ocjenama, čineći ih idealnim za osjetljivu elektroničku zaštitu.

○ Aplikacije:Ovi osigurači se široko koriste u fotonaponskim pretvaračima, gdje zaštita treba biti i tačna i kompaktna.

(B) Izolacioni materijali

1.ceramik

○Karakteristike:Keramička pruža odličnu otpornost na visokoj temperaturi, mehaničku čvrstoću i vrhunsku svojstva električne izolacije.

○Primjene:Osigurači u keramičkim izoliranim osiguravaju se u visokonaponskim PV sistemima, gdje je integritet izolacije kritičan u ekstremnim uvjetima.

2.Glass vlakno

○Karakteristike:Staklena vlakna nudi dobru otpornost na toplinu, fleksibilnost i jednostavnost obrade u razne oblike.

○Primjene:Staklena vlakna se obično koristi u vanjskom kućištu i unutrašnjim izolacijskim komponentama PV osigurača.

3.plastična (npr., Poliester i inženjerska plastika)

○Karakteristike:Plastika su jeftina, pružaju dobru električnu izolaciju i pogodne su za umjereno-temperaturna okruženja.

○Primjene:Osigurači izolirani plastikom idealni su za niže troškovne aplikacije kao što su rezidencijalni PV sustavi.

III. Razlike performansi fotonaponskih osigurača na bazi materijala

(A) Električne performanse

1.Melting karakteristike

○ Osigurači srebrne žice vrlo su reagiraju i mogu brzo puhati u slučaju kratkog spoja, zaštitu sistema od daljnje oštećenja.

Ollloy-ov osigurači, poput onih izrađenih od Tin-bizmuta, omogućuju precizniju kontrolu nad preopterećenim situacijama, pružajući preciznu zaštitu.

2.Rirani napon i struja

○ Osigurači izolirani keramikom obično imaju viši napon od plastičnih osigurača, čineći ih pogodnim za visokonaponske aplikacije. TheYRS93F osigurača velike brzine, ocijenjeno za 700V i 150a, dizajniran je za zaštitu od kratkih spojeva i preopterećenja u PV sistemima.

○Saznajte više o YRS93F osigurač velike brzine

(B) Performanse toplotne zaštite

1.temperiran otpor

○ Osigurači izolirani keramikom mogu podnijeti veće temperature bez gubitka integriteta, čineći ih idealnim za upotrebu u velikim, visokonaponskim PV instalacijama.

○ osigurači izolirani plastikom mogu se deformirati na višim temperaturama, ugrožavajući njihova izolacijska svojstva.

2.GAT disipacija

○ Osigurači s metalnim kućištima pružaju bolju rasipanje topline, pomažući da se spriječi prekomjerno pregrijavanje. Na primjer,YRS92F osigurača velike brzine, ocijenjeno za 700V i 100a, dizajniran je za održavanje stabilne operacije čak i pod uslovima preopterećenja.

○Saznajte više o YRS92F osigurača velike brzine

IV. Scenariji aplikacija na bazi materijalnih razlika

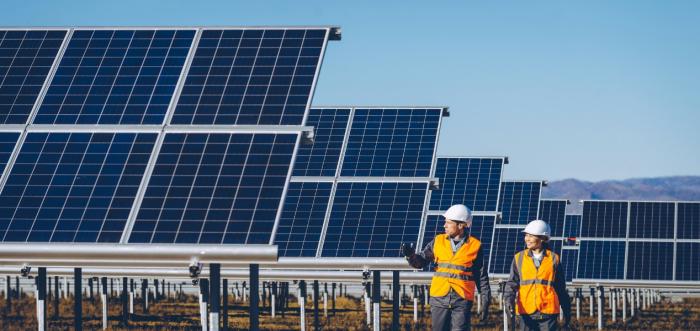

(A) centralizovane fotonaponske elektrane

●Zahtjevi:Visok strujni kapacitet, dugoročna pouzdanost i minimalni prekid.

●Preporučeni materijali:Silver žičani elementi upareni sa keramičkom izolacijom idealni su za velike PV sisteme koji zahtijevaju visok otpor napona i temperature.YRS94FA osigurača velike brzineOdličan je izbor za velike PV elektrane.

(B) distribuirani fotonaponski sistemi (npr., Krov solarni)

●Zahtjevi:Isplativost, pouzdanost i prilagodljivost variranju uvjetima okoliša.

●Preporučeni materijali:Bakreni žičani elementi u kombinaciji sa plastičnom izolacijom od staklenih vlakana ili visokih performansi pružaju ravnotežu između performansi i troškova, čineći ih idealnim za stambene ili male komercijalne PV sisteme.

(C) Fotonaponski pretvarači i osjetljiva oprema

●Zahtjevi:Precizna zaštita za osjetljive komponente, kompaktne veličine i precizan odgovor preopterećenja.

●Preporučeni materijali:Legura žičane elemente, poput limuta, uparenih sa keramičkom ili staklenom izolacijom, idealni su za primjenu pretvarača gdje je potrebna precizna zaštita.

V. IEC standardi za fotonaponske osigurače

Prilikom odabira fotonaponskih osigurača od suštinskog je značaja osigurati da ispune relevantneIECStandardi, koji su utvrđeni sigurnosnim i performansama za osigurače koji se koriste u električnim sustavima, uključujući PV aplikacije.

1.IEC 60269-1:Ovaj standard opisuje opća pravila za osigurače, uključujući performanse, izgradnju i testiranje. Bitno je za osiguranje sigurnosti i funkcionalnosti osigurača u različitim aplikacijama, uključujući fotonaponske sisteme.

○Saznajte više o IEC 60269-1

2.IEC 60269-2:Određuje zahtjeve za niskonaponske osigurače za upotrebu u električnim instalacijama i opremom, koji uključuju fotonaponske sisteme. Fokusira se na zaštitu od kratkih spojeva i preopterećenja.

○Saznajte više o IEC 60269-2

3.IEC 60947-3:Definira zahtjeve za diskontektore, prekidače i osigurače koji se koriste u električnim krugovima. Ključno je za osiguranje pouzdanog rada u PV sistemima, posebno za potrebe zaštite i izolacije.

○Saznajte više o IEC 60947-3

4.IEC 61730:Pruža smjernice za dizajn i ispitivanje fotonaponskih modula, uključujući potreban mehanizmi zaštite, poput osigurača, kako bi se osigurala sigurnost i dugovječnost PV sistema.

○Saznajte više o IEC 61730

VI. Zaključak

Materijali koji se koriste u fotonaponskim osiguračima - bilo da je srebro, bakar ili legure - direktno utječu na njihovu električnu i toplinsku performanse, čineći je neophodnim za odabir odgovarajućeg osigurača za svaku specifičnu aplikaciju. Keramičke, staklene vlakne i plastične izolacijske materijale koji nude različite pogodnosti za različita operativna okruženja.

Razumevanjem karakteristika performansi svakog materijala i pridržavanja uspostavljanjaIECStandardi, dizajneri sistema i operatori mogu osigurati da su njihovi fotonaponski sustavi dobro zaštićeni i efikasno rade. Za one koji traže pouzdane rješenja osigurača,Zhejiang Galaxy Fuse Co., Ltd.nudi vrhunske proizvode poputYRS94FA, YRS93F, iYRS92F osigurači velike brzine, svaki osmišljen za ispunjavanje strožih zahtjeva modernih fotonaponskih sistema.
