Šta je brzi osigurač kvadratnog tijela i zašto je kritičan za zaštitu poluvodiča

U modernim električnim sistemima, zaštita osjetljive energetske elektronike je važnija nego ikad. Uređaji kao što su pretvarači, pretvarači, EV sistemi za punjenje i industrijski pogoni u velikoj se mjeri oslanjaju na poluvodičke komponente kao što su IGBT, SCR, MOSFET i diode. Čak i kratak događaj prekomjerne struje može trajno oštetiti ove skupe komponente.

A Squsu Body High Speed ​​Fuseje posebno dizajniran da izuzetno brzo reaguje na struje kvara i zaštiti poluvodičke uređaje od katastrofalnog kvara. Ovi osigurači se široko koriste u sistemima obnovljivih izvora energije, infrastrukturi električnih vozila, industrijskoj automatizaciji i opremi za pretvaranje energije.

Ovaj vodič istražuje sve što trebate znati o brzim osiguračima kvadratnog tijela—uključujući njihove principe rada, ključne karakteristike, prednosti, primjene, kriterije odabira i trendove u industriji. Takođe objašnjavamo zašto kompanije voleYinrongpostaju važni dobavljači na globalnom tržištu osigurača.

Sadržaj

• 1. Šta je brzi osigurač kvadratnog tijela?
• 2. Zašto su osigurači velike brzine potrebni za zaštitu poluvodiča?
• 3. Ključne karakteristike brzih osigurača kvadratnog tijela
• 4. Kako radi osigurač velike brzine kvadratnog tijela?
• 5. Tipične primjene
• 6. Pregled tehničkih specifikacija
• 7. Osigurač kvadratnog tijela u odnosu na tradicionalni osigurač
• 8. Kako odabrati pravi osigurač
• 9. Savjeti za instalaciju i održavanje
• 10. Budući trendovi u tehnologiji poluvodičkih osigurača
• FAQ

1. Šta je brzi osigurač kvadratnog tijela?

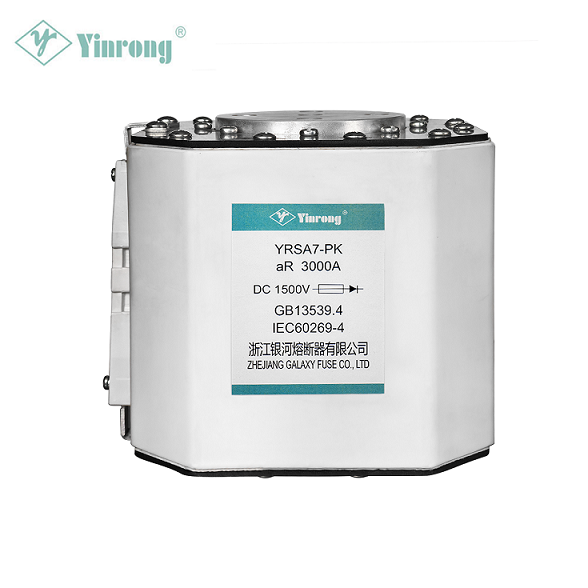

A Osigurač velike brzine kvadratnog tijelaje vrsta poluvodičkog zaštitnog osigurača dizajniranog za izuzetno brzo prekidanje struja kvara. Njegovo kućište kvadratnog oblika omogućava efikasnu instalaciju u energetskim sistemima uz održavanje odličnog odvođenja toplote i električnih performansi.

Za razliku od osigurača opće namjene, poluvodički osigurači velike brzine su optimizirani za zaštitu osjetljivih elektronskih komponenti kao što su:

• IGBT moduli
• Snažne diode
• SCR tiristori
• MOSFET uređaji
• Power converters

Ovi osigurači su dizajnirani da brzo ograniče energiju kvara i minimiziraju termički stres koji se primjenjuje na poluvodičke uređaje. Prema industrijskim specifikacijama, osigurači velike brzine kvadratnog tijela mogu prekinuti ekstremno velike struje dok reagiraju unutar milisekundi.

2. Zašto su osigurači velike brzine potrebni za zaštitu poluvodiča?

Poluprovodničke komponente su veoma osetljive na uslove prekomerne struje. Čak i mali šiljci mogu ih odmah uništiti.

Tradicionalni osigurači reaguju presporo da bi efikasno zaštitili ove uređaje. Poluvodički osigurači velike brzine su stoga dizajnirani sa izuzetno brzim vremenom odziva.

Glavni razlozi za korištenje osigurača velike brzine

• Ultra-brzi prekid struje kvara
• Zaštita skupih poluvodičkih modula
• Smanjenje termičkog oštećenja
• Poboljšana pouzdanost opreme
• Sprečavanje kvarova kaskadnog sistema

Osigurači s kvadratnim tijelom velike brzine mogu ograničiti struje kvara i prekinuti napajanje prije nego što poluvodički uređaji prijeđu svoje bezbedne radne granice.

3. Ključne karakteristike brzih osigurača kvadratnog tijela

Osigurači velike brzine kvadratnog tijela nude nekoliko tehničkih prednosti koje ih čine idealnim za električne sisteme visokih performansi.

Važne karakteristike dizajna

• Izuzetno brza reakcija
• Visok prekidni kapacitet
• Nisko oslobađanje I²t energije
• Kompaktan kvadratni dizajn kućišta
• Više opcija montaže
• Vizuelni indikatori pregorelog osigurača

Mnogi modeli podržavaju nazivne napone do 1500V DC i velike strujne kapacitete za industrijske sisteme.

4. Kako radi osigurač velike brzine kvadratnog tijela?

Rad brzog osigurača kvadratnog tijela zasniva se na kontroliranom topljenju posebno dizajniranih elemenata osigurača.

Princip rada

1. Pojavljuje se struja kvara
2. Osigurač se brzo zagrijava
3. Element se topi za nekoliko milisekundi
4. Luk se formira i brzo se gasi
5. Krug je bezbedno prekinut

Unutrašnja konstrukcija obično uključuje:

• Srebrni osigurači elementi
• Punilo od kvarcnog pijeska
• Keramičko kućište
• Priključci visoke provodljivosti

Ovi materijali omogućavaju osiguraču da apsorbuje i rasipa energiju luka dok ograničava protok struje.

5. Tipične primjene

Osigurači velike brzine kvadratnog tijela se široko koriste u industrijama koje se oslanjaju na elektronske uređaje velike snage.

Uobičajene aplikacije

• Stanice za punjenje električnih vozila
• Solarni fotonaponski invertori
• Vjetroenergetski sistemi
• Baterijski sistemi za skladištenje energije
• Industrijski motorni pogoni
• UPS napajanja
• Sistemi za pretvaranje energije

Ovi osigurači se takođe često koriste u regenerativnim pogonima i DC sistemima sabirnica u opremi za industrijsku automatizaciju.

6. Pregled tehničkih specifikacija

Različite veličine kućišta i stilovi montaže omogućavaju inženjerima da integrišu osigurače kvadratnog kućišta u širok spektar sistema napajanja.

7. Osigurač kvadratnog tijela u odnosu na tradicionalni osigurač

8. Kako odabrati pravi osigurač velike brzine kvadratnog tijela

Odabir ispravnog osigurača je ključan za osiguravanje pravilne zaštite strujnog kola.

Ključni faktori odabira

• Ocjena napona
• Trenutni rejting
• Kapacitet prekidanja
• Radna klasa osigurača (aR ili gR)
• Uslovi hlađenja
• Način ugradnje
• Vrsta opreme

Proizvođači voleYinrongpružiti detaljne listove podataka i inženjersku podršku kako bi pomogli kupcima da odaberu ispravan osigurač za njihovu primjenu.

9. Savjeti za instalaciju i održavanje

Pravilna instalacija je neophodna za osiguravanje optimalnog rada osigurača.

Najbolje prakse

• Osigurajte ispravan obrtni moment na terminalima osigurača
• Koristite kompatibilne držače osigurača
• Održavajte odgovarajuću ventilaciju
• Redovno provjeravajte indikatore osigurača
• Zamijenite osigurače identične jačine

Rutinska inspekcija može pomoći u otkrivanju pregrijavanja, labavih spojeva ili oštećenja okoliša.

10. Budući trendovi u tehnologiji poluvodičkih osigurača

Kako energetska elektronika nastavlja da se razvija, potražnja za visokoučinkovitom zaštitom osigurača brzo raste.

Emerging Trends

• Višenaponska DC zaštita
• Poboljšane tehnologije za suzbijanje luka
• Kompaktni dizajn osigurača
• Integracija sa pametnim sistemima za nadzor
• Bolji materijali za upravljanje toplinom

Proizvođači kao nprYinrongulažu u napredne tehnologije osigurača za podršku modernim aplikacijama uključujući obnovljivu energiju, infrastrukturu za punjenje električnih vozila i inteligentne električne mreže.

FAQ

1. Koja je razlika između aR i gR klasa osigurača?

aR osigurači pružaju zaštitu od kratkog spoja za poluvodiče, dok gR osigurači pružaju zaštitu od preopterećenja i kratkog spoja.

2. Može li normalan osigurač zamijeniti poluprovodnički osigurač velike brzine?

Ne. Standardni osigurači su presporo i možda neće zaštititi osjetljive poluvodičke komponente.

3. Koje industrije obično koriste četverokutne osigurače velike brzine?

Industrije uključuju obnovljivu energiju, električna vozila, industrijsku automatizaciju i energetsku elektroniku.

4. Koliko brzo radi osigurač velike brzine?

Većina poluvodičkih osigurača radi unutar milisekundi kako bi ograničila energiju struje kvara.

5. Koliko dugo traju osigurači velike brzine?

Njihov vijek trajanja ovisi o uvjetima rada, ali uz pravilan odabir i ugradnju mogu trajati mnogo godina.

Zaključak

Osigurači velike brzine kvadratnog tijela igraju vitalnu ulogu u zaštiti modernih električnih sistema i poluvodičkih uređaja. Njihov ultra-brz odziv, visok kapacitet prekidanja i robustan dizajn čine ih nezamjenjivim u industrijama kao što su obnovljiva energija, električna vozila i industrijska automatizacija.

Ako tražite pouzdana rješenja za zaštitu poluvodiča, inženjerski tim naYinrongmože pružiti profesionalno vodstvo i proizvode sa osiguračima visokih performansi prilagođene vašim aplikacijama.

Za detaljne informacije o proizvodu, prilagođena rješenja ili tehničku podršku, molimokontaktirajte nasdanas i otkrijte kako napredna tehnologija osigurača može poboljšati sigurnost i pouzdanost vaših energetskih sistema.
