​Brzodjelujući osigurač naspram običnog osigurača: Koja je prava razlika?

U dizajnu energetskog elektronskog sistema, izbor osigurača direktno određuje sigurnosne granice opreme i efikasnost zaštite od kvara. Kada su suočeni s brzodjelujućim osiguračima u odnosu na obične osigurače, mnogi inženjeri donose grube odluke zasnovane isključivo na nazivnoj struji i naponu, zanemarujući fundamentalne razlike u nauci o materijalima, mehanizmima odgovora i scenarijima primjene. Ovaj nadzor može predstavljati ozbiljne rizike u novim sistemima za skladištenje energije i energije.

Ovaj članak pruža sistematsku analizu osnovnih razlika između brzodjelujućih osigurača i običnih osigurača – od strukturalnog dizajna i mehanizama za spajanje do granica primjene – kako bi se inženjerima pomoglo da donesu precizne odluke o odabiru.

Struktura i materijali: od "metalne žice" do "preciznog topljivog elementa"

Topljivi element običnog osigurača je obično napravljen od metalne žice geometrijskog oblika, jednostavne strukture i niske cijene proizvodnje. Njegova logika spajanja se oslanja na Jouleovu toplinu koju generiše sama struja preopterećenja; kada akumulacija toplote dostigne tačku topljenja, element se topi i otvara strujni krug. Ovaj dizajn ga čini pogodnim za scenarije u kojima brza reakcija nije kritična, kao što je zaštita od preopterećenja za kablove i žice.

Osigurač brzog djelovanja je, međutim, posebno optimiziran u materijalu i strukturi. Njegov topljivi element je napravljen od čistog srebra, posrebrenog bakra ili čistog bakra, oblikovan kao pravokutna tanka traka sa suženim vratovima kružnih rupa i unaprijed postavljenim mjestima za lemljenje niske tačke topljenja na određenim lokacijama. Genijalnost ovog dizajna leži u činjenici da kada dođe do preopterećenja ili struje kratkog spoja male višestruke struje, mjesto lemljenja se prvo topi, i metalurškim efektom ubrzava brzo odvajanje elementa na suženom vratu, postižući prekid strujnog kola u mikrosekundama do milisekundi.

U suštini, obični osigurači se oslanjaju na "prirodnu akumulaciju topline", dok brzo djelujući osigurači postižu "aktivno ubrzano lomljenje" kroz konstrukcijski i materijalni inženjering - ovo je najosnovnija razlika između njih.

Brzina odziva: Milisekundni razmak u odnosu na mikrosekundu

Brzina odziva je najintuitivnija razlika između dva tipa osigurača.

Za obične osigurače, vrijeme osigurača je obrnuto proporcionalno višestrukoj struji preopterećenja: što je struja veća koja premašuje nazivnu vrijednost, vrijeme je kraće; obrnuto, pri manjim višekratnicima preopterećenja, vrijeme spajanja može se produžiti na nekoliko sekundi ili čak duže. Ova karakteristika "vremenskog kašnjenja" je prihvatljiva u zaštiti kablova jer kablovi imaju određeni termički kapacitet i sposobnost kratkotrajnog preopterećenja.

Osigurači sa brzim djelovanjem ponašaju se potpuno drugačije. Zahvaljujući "ubrzajućem" mehanizmu tačaka lemljenja niske tačke topljenja i efektu koncentracije gustoće struje sužene strukture vrata, brzodjelujući osigurači mogu očistiti krug u roku od milisekundi ili čak mikrosekundi. Ova ekstremna brzina ne teži se samoj sebi, već da bi se otklonila struja kvara unutar vremenskog ograničenja koje poluvodički uređaji (kao što su IGBT, SiC MOSFET-ovi i ispravljačke diode) mogu izdržati - termička tolerancija poluvodiča je obično samo reda veličine milisekundi, a obični osigurači ne mogu ispuniti ovaj zahtjev zaštite.

Scenariji primjene: Ciljevi zaštite definiraju logiku odabira

Granice primjene brzodjelujućih i običnih osigurača prirodno su definirane njihovim odgovarajućim karakteristikama odziva.

Obični osigurači se prvenstveno koriste za zaštitu kablova i žica od preopterećenja i kratkog spoja. Kablovi posjeduju određenu termičku inerciju; Kratkotrajna preopterećenja ne uzrokuju odmah oštećenje izolacije, pa je dopušteno određeno kašnjenje u radu osigurača. Ovo objašnjava zašto obični osigurači ostaju široko korišteni u zgradama distribucije i industrijskih dalekovoda.

S druge strane, brzodjelujući osigurači su dizajnirani da zaštite poluvodičke energetske uređaje i sklopove ispravljača. U fotonaponskim pretvaračima, DC stanicama za punjenje i pretvaračima za pohranu energije (PCS), IGBT i SiC moduli su izuzetno osjetljivi na prekomjernu struju – jednom kada dođe do kratkog spoja, struja se mora ukloniti u roku od stotina mikrosekundi, ili će uređaj biti trajno oštećen. Osigurači brzog djelovanja su upravo rješenje za ovaj zahtjev.

Posebno u sistemima za skladištenje energije (ESS), primena brzih osigurača je kritična. Struje kratkog spoja u klasterima baterija karakterišu visok istosmjerni napon, veliku jačinu struje i nema prirodnog prelaska nule, postavljajući stroge zahtjeve za kapacitet prekida i performanse gašenja luka. Brzi DC osigurači za skladištenje energije ne samo da moraju pružiti brzu reakciju, već i pouzdano ugasiti lukove bez ponovnog udara u visokonaponskim istosmjernim uvjetima, dok nude dovoljan prekidni kapacitet da se nose s ekstremno visokim strujama kratkog spoja koje klasteri baterija mogu isporučiti.

IEC klasifikacija: Tehnička podjela između aR i gG

Iz perspektive standarda za osigurače Međunarodne elektrotehničke komisije (IEC), razlika između brzodjelujućih i običnih osigurača je dalje kvantificirana i standardizirana.

Obični osigurači obično padaju ugG(zaštita kablova punog opsega), nudi potpunu zaštitu od preopterećenja i kratkog spoja, ali sa relativno dužim radnim vremenom, pogodan za opštu distribuciju i zaštitu kablova.

Osigurači brzog djelovanja spadaju uaR(zaštita poluprovodnika parcijalnog opsega) klasa. aR osigurači su posebno dizajnirani za zaštitu poluvodičkih uređaja, sa izuzetno niskim I²t vrijednostima (propuštena energija) i jakom sposobnošću ograničavanja struje. Oni mogu prekinuti struju kvara u vrlo ranoj fazi kvara, ograničavajući energiju kvara u okviru mogućnosti otpornosti poluvodičkih uređaja. aR osigurači ne nose zaštitu od niskog višestrukog preopterećenja—ova funkcija je dodijeljena kontrolnim sistemima ili kontaktorima, formirajući jasnu funkcionalnu hijerarhiju.

Galaxy Fuse: brza rješenja osigurača za novu energiju i skladištenje energije

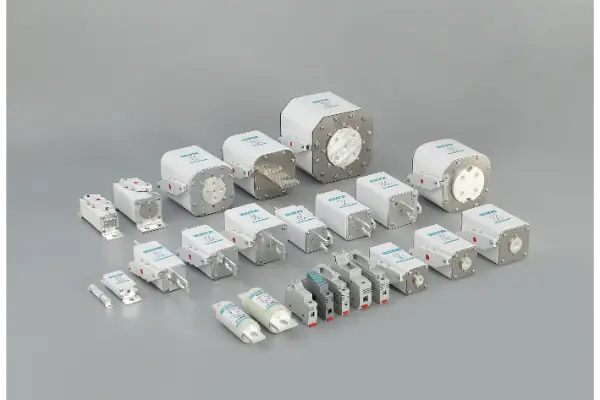

Galaxy Fuseima preko 40 godina iskustva u istraživanju i razvoju i proizvodnji osigurača, stvarajući duboku tehničku ekspertizu u segmentu brzodjelujućih osigurača. Za nove energetske primjene kao što su fotonaponski inverteri, DC stanice za punjenje i pretvarači za pohranu energije, Galaxy Fuse nudi sveobuhvatan asortiman brzih osigurača visokih performansi.

Namenski brzi osigurači za sistem za skladištenje energijesu ključna fokusna oblast za Galaxy Fuse. Sistemi za skladištenje energije zahtevaju daleko više od osigurača nego opšte industrijske primene: jednosmerni naponi do 1500V, struje kratkog spoja koje dostižu stotine kiloampera, i potreba za apsolutnim gašenjem luka i pouzdanošću prekida u zatvorenim baterijama. Proizvodi serije Galaxy Fuse za skladištenje energije koriste topljive elemente od čistog srebra i medij za gašenje luka od kvarcnog pijeska visoke čistoće, u kombinaciji s optimiziranim dizajnom vratne strukture, kako bi se osigurao odziv na nivou mikrosekunde i pouzdan prekid u ekstremnim uslovima kvara.

Osnovne tehničke prednosti:

●Čisto srebro / posrebreni bakreni elementi:Niska tačka topljenja i visoka provodljivost osiguravaju brz odgovor

●Optimizirana struktura vrata:Precizna kontrola tačaka topljenja za dosljedan prekid luka

●Kvarcni pijesak visoke čistoće gašenje luka:Brzo upija energiju luka i potiskuje ponovno udaranje

●Potpuna certifikacija:Proizvodi su usklađeni sa IEC60269, GB13539 i drugim međunarodnim standardima, s više serija koje imaju UL, TUV i CE certifikate

●Kompletna podrška tehničkim podacima:Pruža izmjerene I²t krive i krive struje prekida, olakšavajući precizne proračune koordinacije zaštite sistema za inženjere

Zaključak

Razlika između brzodjelujućih i običnih osigurača proteže se daleko izvan površinskog nivoa "brzo protiv sporog". Od odabira materijala i optimizacije strukture do mehanizama odgovora i IEC klasifikacije, ova dva predstavljaju potpuno različite filozofije zaštite.

Obični osigurači štite "termički kapacitet" kablova; brzodjelujući osigurači štite "krhki prozor" poluprovodnika. U današnjem brzo rastućem novom sektoru energije i skladištenja energije, razumijevanje i pravilno korištenje jedinstvene vrijednosti brzodjelujućih osigurača je osnovna vještina za svakog inženjera energetske elektronike.
