Kako DC kontaktori i osigurači rade zajedno?

I. Funkcionalna definicija: Dvoslojna zaštitna arhitektura s jasno definiranim ulogama

DC kontaktor: izvršni prekidač kojim se može upravljati

DC kontaktor je elektromehanički sklopni uređaj koji povezuje i isključuje strujna kola velike snage pod komandama upravljačkog sistema. Njegove osnovne funkcije u stanici za punjenje uključuju:

• Kontrola start/stop punjenja: Zatvara se za uspostavljanje putanje punjenja po naredbi iz BMS-a ili kontrolera punjenja, a otvara se za prekid veze po završetku.

•Hitna izolacija: Izvršava kontrolisano isključenje napajanja po prijemu komandi kada sistem otkrije abnormalne uslove kao što su previsoka temperatura, prenapon ili kvarovi na izolaciji.

•Upravljanje pretplatom: Radi s otpornikom za predpunjenje kako bi ograničio udarnu struju prije nego što se glavni krug uključi, štiteći kondenzatore sabirnice.

DC osigurač: pasivni krajnji zaštitni uređaj

Osigurač je zaštitni element za jednokratnu upotrebu koji pouzdano prekida struje kvara prije nego što izazovu nepovratna oštećenja. Fundamentalne razlike između brzodjelujućih osigurača poluprovodničkog razreda koji se koriste u DC punjačima i običnih industrijskih osigurača su:

•Odgovor na nivou mikrosekunde: Daleko brže od desetina milisekundi potrebnih za mehaničko aktiviranje kontaktora.

•Karakteristika ograničavanja struje: Ograničava energiju struje kvara u granicama otpornosti uređaja za napajanje nizvodno (IGBT/SiC).

•Mogućnost gašenja DC luka: Pouzdan prekid u 500V–1500V DC sistemima bez rizika od ponovnog paljenja.

•Sažetak pozicioniranja: Kontaktor je kontrolirana "sigurnosna kapija"; fitilj je neophodna "poslednja linija odbrane".

II. Inženjerska logika koordiniranog podudaranja

Dizajn zaštite stanice za punjenje je daleko od jednostavnog instaliranja dva uređaja u isto kućište. Njihov koordinacijski odnos čini osnovnu tehničku logiku slojevite arhitekture zaštite.

Tipična topologija strujnog kola

Mrežni ulaz → AC/DC modul → DC sabirnica → osigurač → glavni kontaktor → kontaktor za prethodno punjenje + otpornik → sučelje vozila

Hijerarhija zaštite i vrijeme odgovora

Tipični načini kvara zbog neusklađene koordinacije

Osnovni kriterij dizajna: Vrijednost I²t propuštanja osigurača mora biti striktno manja od vrijednosti I²t otporne na kratki spoj zaštićenog kontaktora.

III. Pet ključnih tehničkih parametara za usklađivanje i odabir

1. Nazivni napon: DC-specifičan sa velikom marginom

Pošto jednosmerna struja nema prirodnu tačku prelaza preko nule, gašenje luka je mnogo teže nego u sistemima naizmenične struje. Stoga se logika odabira za uređaje specifične za jednosmjernu struju bitno razlikuje od AC uređaja.

Princip odabira: Nazivni napon i osigurača i kontaktora mora biti ≥ maksimalnog napona sistemske istosmjerne sabirnice.

• 800V platforma za punjenje → Preporučena 1000V DC ili veća ocjena

•1500V sistem za skladištenje energije → Morate odabrati 1500V DC ili višu ocjenu

Inženjersko upozorenje: Strogo zabraniti zamjenu proizvoda sa oznakom AC za uređaje specifične za jednosmjernu struju. Neuspješno gašenje luka tokom prekida kvara može dovesti do katastrofalnih posljedica.

2. Nazivna struja: margina za kontaktore, I²t proračun za osigurače

DC kontaktor:

• Kontinuirana struja bi trebala premašiti maksimalnu izlaznu struju stanice za punjenje.

• Faktor inženjerskog iskustva: Preporučeni izbor na približno 1,2×.

DC osigurač:

•Odabir ne smije biti zasnovan samo na nazivnoj struji; I²t i prekidna sposobnost moraju se sveobuhvatno procijeniti.

• Topljenje osigurača I²t mora biti ispod otpornog I²t zaštićenog poluprovodničkog modula (IGBT/SiC).

• Faktor inženjerskog iskustva: Preporučeni izbor na približno 1,5×.

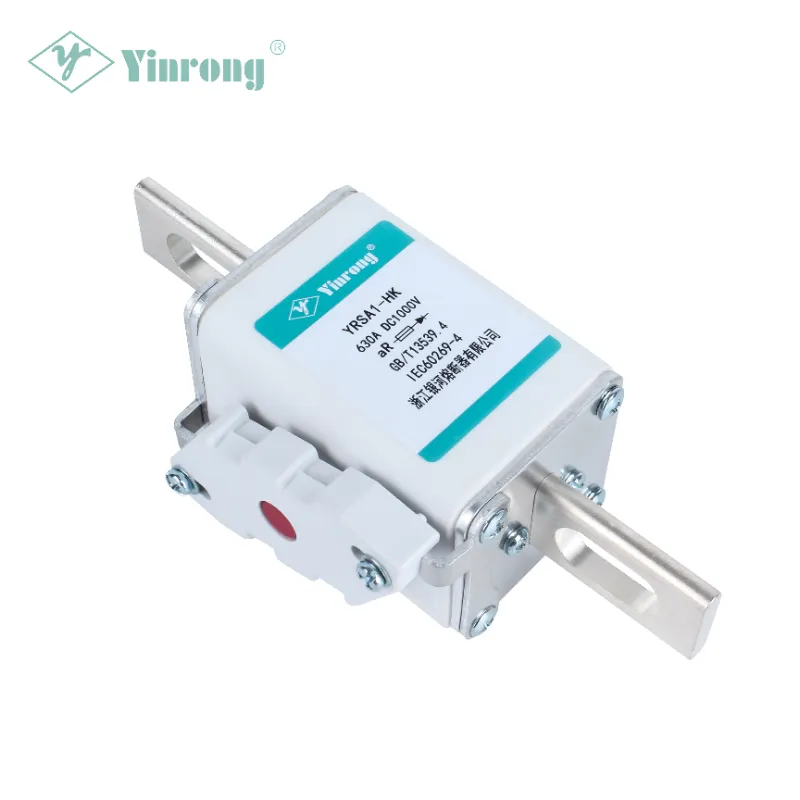

YRSA serija od Zhejiang Galaxy Fuse pokriva nazivne napone od 690V do 1500V i nazivne struje od 10A do 3000A, sa posrebrenim osiguračem od čistog bakra ili čistog srebra promjenjivog poprečnog presjeka, smještenim u keramičkim cijevima visoke čvrstoće od aluminijevog oksida, sa visokom čistoćom pijeska quart.

3. I²t Koordinacija: Osnovni parametar usklađenog dizajna

I²t (amper-kvadrat-sekunde) je najkritičniji kvantitativni indikator u izboru slaganja osigurača i kontaktora.

Odnosi ograničenja izbora:

Galaxy Fuse serija brzodjelujućih osigurača ima niske I²t vrijednosti, jaku sposobnost ograničavanja struje i visoku prekidnu moć, što ih čini pogodnim za zaštitu od kratkog spoja poluvodičkih uređaja i kompletne opreme.

4. Vremensko-strujna selektivna koordinacija

U arhitekturi zaštite na više nivoa, zaštitni uređaj koji je najbliži tački kvara mora raditi prvi.

5. Temperatura okoline i smanjenje kapaciteta

Stanice za punjenje su raspoređene u širokom spektru okruženja, sa inženjerskim zahtjevima koji se protežu od -40°C niskih temperatura do +85°C visokih temperatura. I osigurači i kontaktori moraju biti smanjeni prema stvarnoj temperaturi okoline.

IV. Galaxy osigurač: Profesionalni izbor za zaštitu stanice za punjenje jednosmjernom strujom

Osnovan 1980. godine,Zhejiang Galaxy Fuse Co., Ltd. je profesionalno poduzeće za osigurače koje integrira istraživanje i razvoj, testiranje, proizvodnju, prodaju i uvoz/izvoz. Kao ključno poduzeće pod bivšim Ministarstvom strojogradnje i vodeći proizvođač osigurača u Kini, glavni proizvodi kompanije pokrivaju fotonaponske osigurače jednosmjerne struje, osigurače za vozila za novu energiju i osigurače za stanice za punjenje. Proizvodi su usklađeni sa IEC 60269, GB/T 13539.4 i drugim međunarodnim i domaćim standardima, a izvoze se u preko 80 zemalja i regiona uključujući Evropu, Ameriku, jugoistočnu Aziju i Bliski istok.

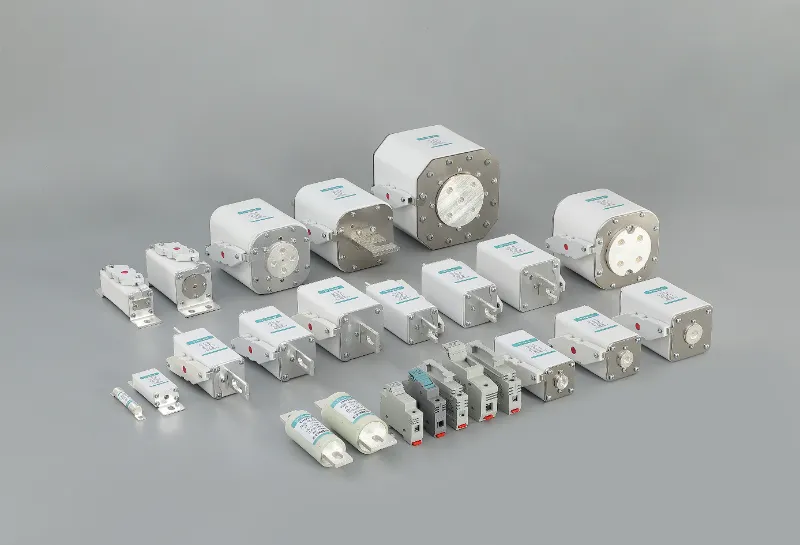

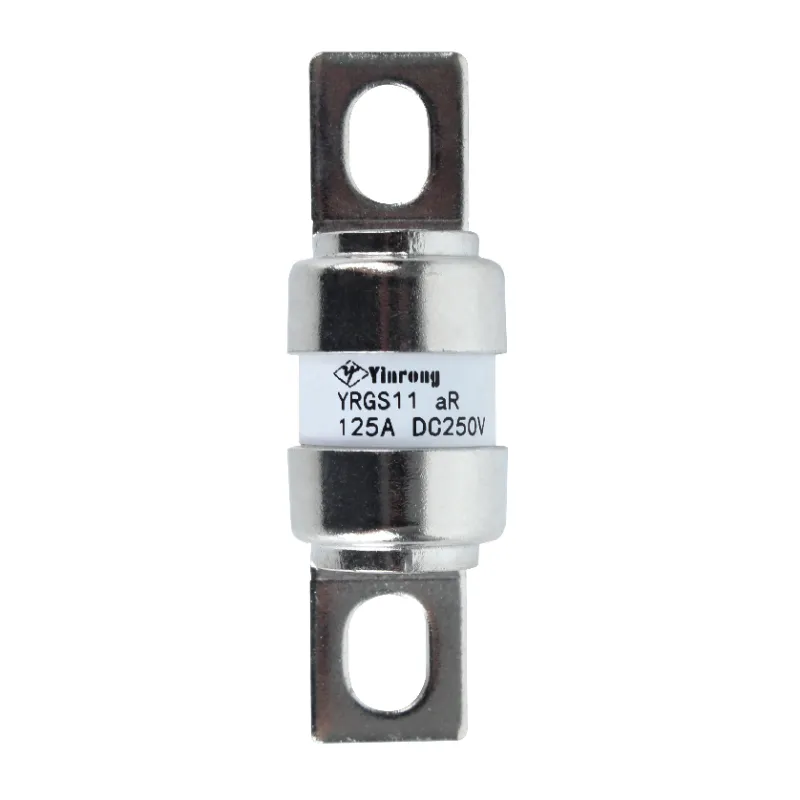

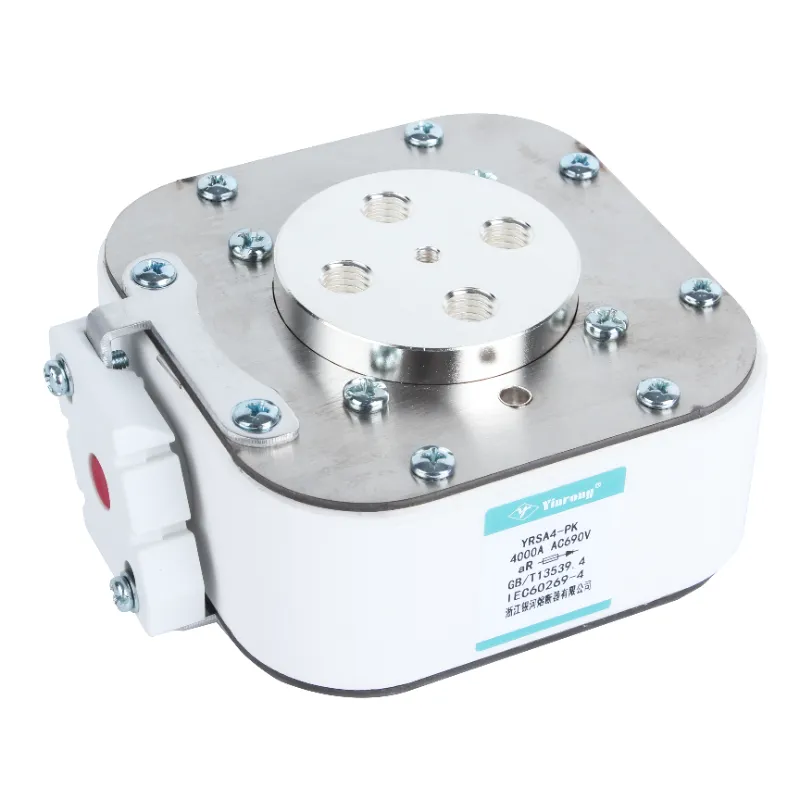

Preporučena serija proizvoda za zaštitu DC za stanice za punjenje

Glavne tehničke prednosti Galaxy Fusea

•Međunarodni certifikati pune serije: Više serija je prošlo TÜV, UL, CE i CQC certifikate. Sistemi upravljanja pokrivaju IATF 16949, ISO 9001, ISO 14001 i ISO 45001.

•Zrela rješenja za koordinaciju: Opsežno iskustvo u inženjerskoj koordinaciji s glavnim DC kontaktorima i zrelim rješenjima za odabir.

•Kompletna podrška tehničkim podacima: Pruža izmjerene krivulje I²t i krivulje struje prekida kako bi se olakšali precizni proračuni koordinacije sa kontaktorima.

• Duboka tehnička akumulacija: Posjeduje preko 48 patenata za korisne modele i pronalaske za proizvodnju proizvoda sa osiguračima, a 2017. godine je prepoznat kao nacionalno visokotehnološko preduzeće.

•Učešće u industrijskom standardu: Proizvodi su usklađeni sa GB/T 13539.4, IEC 60269 i mnogim drugim međunarodnim i domaćim standardima.

V. Zaključak

Usklađivanje kontaktora i osigurača u DC punjačima može se tehnički sažeti na sljedeći način: funkcionalno slojevitost, vremenska koordinacija i preklapanje parametara.

• Osigurač preuzima prekid struje kratkog spoja na nivou mikrosekunde kako bi osigurao sigurnost IGBT/SiC i drugih energetskih poluprovodnika.

•Kontaktor je odgovoran za kontrolisano upravljanje prekidačima, izvršavanje normalnog start/stop i komandi za izolaciju u nuždi.

• Ova dva služe kao međusobna rezervna redundantnost, formirajući dvostruku sigurnosnu barijeru.

Kada je pravilno uparen, svaki obavlja svoje dužnosti sa slojevitom odbranom; kada se ne podudaraju, posljedice se kreću od kvara zaštite do pregorjevanja opreme.

S više od 40 godina posvećenosti visokokvalitetnom istraživanju i razvoju i proizvodnji osigurača, Galaxy Fuse je posvećen pružanju sigurnih i pouzdanih rješenja zaštite kola za DC stanice za punjenje.

Za tehničku podršku pri izboru osigurača za DC sisteme zaštite stanica za punjenje ili koordinaciju sa kontaktorima, molimokontaktirajte tehnički tim za Galaxy Fuse.
