Visok napon, nizak napon, DC, AC… Kako odabrati pravi osigurač?

U električnim sistemima, osigurač može biti najnezahtjevnija, ali nezamjenjiva komponenta. Nečujno čuva svaki krug i svaki komad opreme, stupajući u trenutku greške kako bi se žrtvovao za sigurnost sistema. Ipak, suočeni sa širokim spektrom proizvoda na tržištu – visokonaponskih i niskonaponskih, AC i DC, opšte namjene i brzog djelovanja – pravi je odabir izazov s kojim se svaki inženjer i stručnjak za nabavku mora uhvatiti u koštac.

Sa preko 40 godina specijalizovanog iskustva u proizvodnji, Galaxy Fuse razumije da je "odabir pravog modela" prva linija odbrane za sigurnost kola. Ovaj članak će vas voditi kroz osnovnu logiku odabira osigurača iz tri ključne dimenzije: napon, struja i primjena.

I. Dimenzija napona: granica između visokog i niskog napona

Ključ za razlikovanje visokonaponskih od niskonaponskih osigurača leži u njihovim scenarijima primjene i mogućnostima gašenja luka.

1. Niskonaponski osigurači: dnevni čuvari za industrijsku i stambenu upotrebu

Niskonaponski osigurači se široko koriste u svakodnevnom životu i industrijskim kontrolnim aplikacijama. Uobičajeni oblici uključuju porculanske tipove utikača koji se nalaze u kućnim razvodnim kutijama, uvrtne tipove u kontrolnim ormarićima i cilindrične uloške osigurače (sa ili bez punjača) koji se obično mogu vidjeti u industrijskoj opremi.

Glavni proizvodi Galaxy Fuse-a u ovoj kategoriji uključuju četvrtaste serije brzih osigurača (kao nprYRSA, NH/NT serije) i cilindrične serije (nprYRPV ikonvencionalni cilindrični serija). Ovi proizvodi su prvenstveno dizajnirani za zaštitu od preopterećenja i kratkog spoja strujnih kola, motora i elektronske opreme na naponima do 1500V i ispod.

2. Visokonaponski osigurači: "Sigurnosni ventili" energetskih sistema

Visokonaponski osigurači su posebno dizajnirani za energetske sisteme iznad 1kV (kao što su 3kV, 10kV i 35kV), koji se obično nalaze na vanjskim trafostanicama i stubovima.

Uglavnom su kategorizirani u tipove koji ograničavaju struju i tipove prekida. Osigurači koji ograničavaju struju se obično koriste u zatvorenom prostoru, sposobni brzo prekinuti visoke struje kvara u trenutku kratkog spoja. Osigurači se prvenstveno koriste na otvorenom, gdje se cijev osigurača automatski spušta nakon rada, stvarajući vidljivi izolacijski zazor koji također služi kao funkcija odvajanja.

II. Trenutna dimenzija: kritična linija između AC i DC

DC osigurači i AC osigurači se nikada ne mogu koristiti naizmjenično—ovo je najopasnija i najčešća greška u odabiru osigurača.

1. AC osigurači: rad s prirodom

AC struja periodično mijenja smjer i prirodno prolazi kroz "nulu" svaki ciklus. Osigurači koriste ovu karakteristiku - luk se gasi prirodno pri prelasku struje u nulu, čineći konstrukciju AC osigurača relativno jednostavnom.

2. DC osigurači: Prisilno gašenje

DC struja nema prirodnu nultu tačku. Jednom kada se stvori luk, on se održava kao zapaljena šibica, čineći samogašenje izuzetno teškim. Ako se AC osigurač greškom koristi u DC kolu, luk se ne može ugasiti – što u najboljem slučaju dovodi do pucanja osigurača, a u najgorem slučaju do požara opreme.

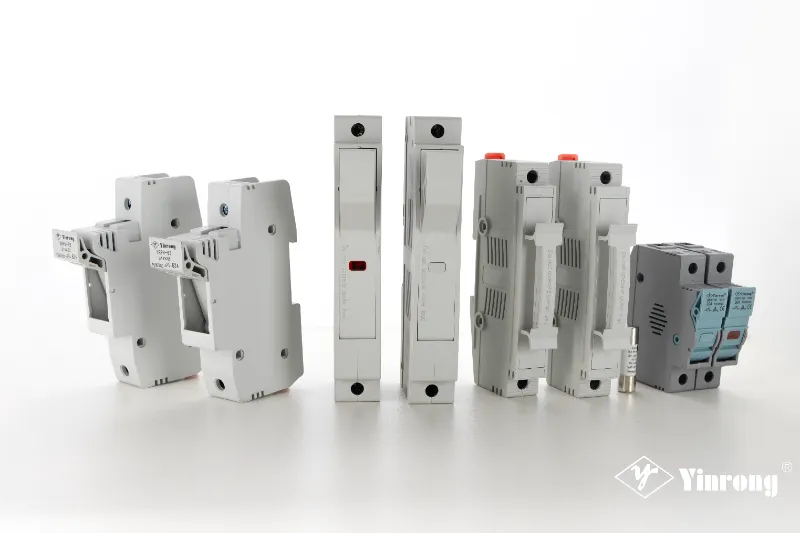

DC osigurači Galaxy Fuse (koji se široko koriste u stanicama za punjenje, sistemima za skladištenje energije i fotonaponskim inverterima) posebno su dizajnirani da odgovore na ovaj izazov: duža tijela cijevi, složenija unutrašnja konstrukcija, rastezanje i cijepanje luka, kvarcni pijesak visoke čistoće za intenzivno hlađenje i proces očvršćavanja nalik vakuumu sa visokom radnom temperaturom za međusobno pečenje na visokoj temperaturi i DC. lukovi.

III. Dimenzija primjene: Tajna "brzeg djelovanja" u eri nove energije

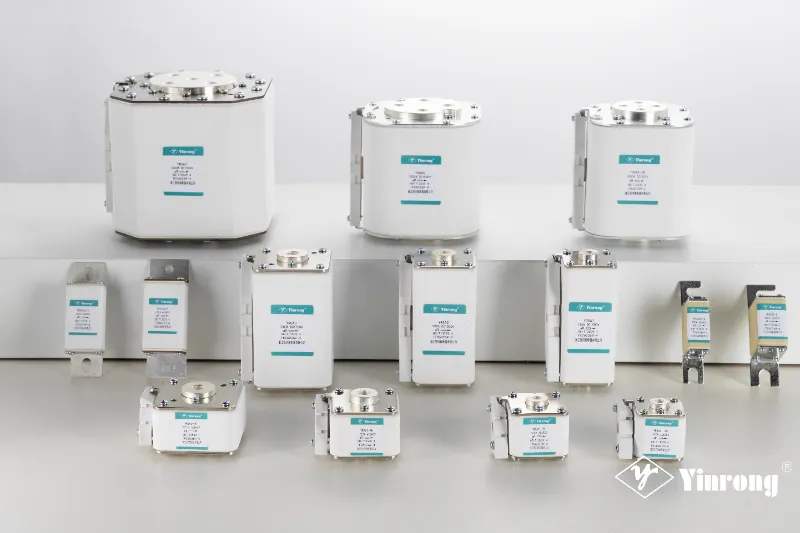

U sektorima stanica za punjenje, PV i skladištenja energije gdje Galaxy Fuse ima duboku stručnost, postoji posebna vrsta osigurača— brzodjelujući osigurač (Osigurač velike brzine) .

1. Cilj zaštite: Poluprovodnički uređaji

Osigurači koji brzo djeluju ne štite kabele, već skupe IGBT-ove, SiC MOSFET-ove, diode i druge poluvodičke uređaje za napajanje. Ove komponente su izuzetno osjetljive na prekomjernu struju - kratki spojevi moraju biti prekinuti unutar mikrosekundi do milisekundi, ili će moduli biti trajno uništeni.

2. Osnovna metrika: I²t vrijednost

I²t (amper-kvadrat sekunde) je ključni parametar za mjerenje propusne energije osigurača. Poluprovodnički uređaji imaju ograničenu sposobnost otpornosti na kratak spoj – brzodjelujući osigurač mora ukloniti grešku u izuzetno kratkom vremenu, održavajući vrijednost I²t unutar raspona tolerancije uređaja.

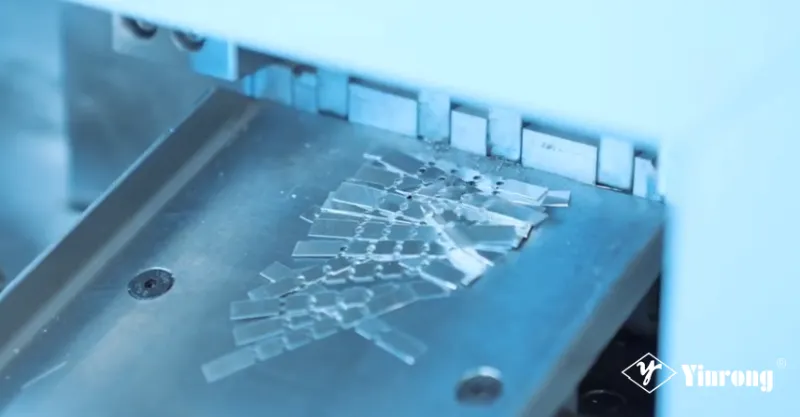

Galaxy Fuse serije brzodjelujućih osigurača (kao što su brzi osigurači klase aR) koriste elemente od čistog srebra ili posrebrene bakrene trake, u kombinaciji s optimiziranim dizajnom vratne strukture, postižući odziv na nivou milisekundi. Uzimajući za primjer brze osigurače sistema za pohranu energije, linija proizvoda pokriva nazivne napone 500V-1500VDC, posebno dizajnirane za zaštitu istosmjerne magistrale i zaštitu poluvodičkih uređaja – osiguravajući da osigurač završi svoju misiju "poslednje linije odbrane" prije nego što se čip ošteti.

Bitne razlike između brzodjelujućih i običnih osigurača

Final Thoughts

Bilo da se radi o robusnosti visokog napona, sveprisutnosti niskog napona, rigoroznosti jednosmerne struje ili brzini zaštite koja brzo deluje – izbor osigurača je oduvek bio precizna nauka. Odaberite pogrešan napon i gašenje luka neće uspjeti. Odaberite pogrešnu vrstu struje i oprema se zapali. Odaberite pogrešnu brzinu odgovora i skupi energetski moduli će se odmah uništiti.

Kao veteran industrije preko 40 godina, Galaxy Fuse je posvećen pružanju najpreciznijih rješenja zaštite za svaki trenutni scenarij. Osnovana 1980. godine, kompanija integriše istraživanje i razvoj, testiranje, proizvodnju i prodaju, prvenstveno proizvodnju pune serije novih energetskih osigurača za PV, skladištenje energije i stanice za punjenje. Naši proizvodi su u skladu sa GB13539, IEC60269 i drugim međunarodnim standardima i izvoze se u preko 80 zemalja i regiona širom sveta.

Ako niste sigurni koji osigurač odabrati za vaše složeno kolo, molimo vaskontaktirajte tehnički tim za Galaxy Fuse. Iskoristit ćemo naše profesionalne podatke i veliko iskustvo kako bismo prilagodili najsigurnije rješenje odabira za vaše specifične potrebe.
