Kada dođe do kratkog spoja, ko prvi djeluje – kontaktor ili osigurač? Pogrešna sekvenca i vaš SiC modul je nestao

U visokonaponskim sistemima velike snage kao što su DC stanice za punjenje i PCS za skladištenje energije, DC kontaktori i osigurači uvijek se pojavljuju zajedno na dijagramima strujnih kola – povezani u seriju na istom glavnom kolu. Ipak, mnogi inženjeri i dalje misle o njima kao da "svako radi svoj posao" - kontaktor upravlja prebacivanjem, osigurač štiti od kratkog spoja.

Ali svako ko je zaista radio analizu kvarova zna tešku istinu: ako se njih dvoje samo "bore svoje bitke" bez stvarne koordinacije, možda neće uspjeti da se otvore kada bi trebali, ili se spotaknu kada ne bi trebali - a vaš SiC modul od hiljadu dolara ionako je nestao.

Danas ćemo iz temelja razbiti principe koordinacije ovog "zlatnog dvojca".

I. Raslojavanje vremenskih sekvenci: greške dolaze u tri nivoa, radnje moraju slijediti redoslijed

Pravilno dizajniran visokonaponski DC krug implementira troslojnu zaštitu. Kontaktori i osigurači slijede strogu podjelu rada u vremenskom slijedu, bez sukoba između njih:

1. Blago preopterećenje (1–3× nazivna struja)

Sistem BMS i softver pogonske ploče prvi intervenišu – smanjuju snagu, aktiviraju alarme – dok se kontaktor normalno otvara i osigurač uopće ne radi.

2. Umjereno preopterećenje (3–8× nazivna struja)

Softver ne može odgovoriti na vrijeme. Kontaktor vrši prekid, struja kvara se briše, a osigurač ostaje netaknut.

3. Ekstremni kratak spoj (10×+ ultra-visoka struja)

Ni softver ni kontaktor ne mogu reagirati dovoljno brzo. Osigurači velike brzine aR klase Galaxy Fuse imaju prioritet, otklanjajući grešku u milisekundama – prekidajući strujno kolo prije nego što velike struje mogu kontinuirano utjecati na kontaktor.

Pravilo koordinacije:Nazivna struja osigurača > Kontinuirana struja kontaktora, sa dovoljnom rezervom za prenapone i uvjete visoke temperature – osigurač djeluje samo u kratkim spojevima opasnim po život.

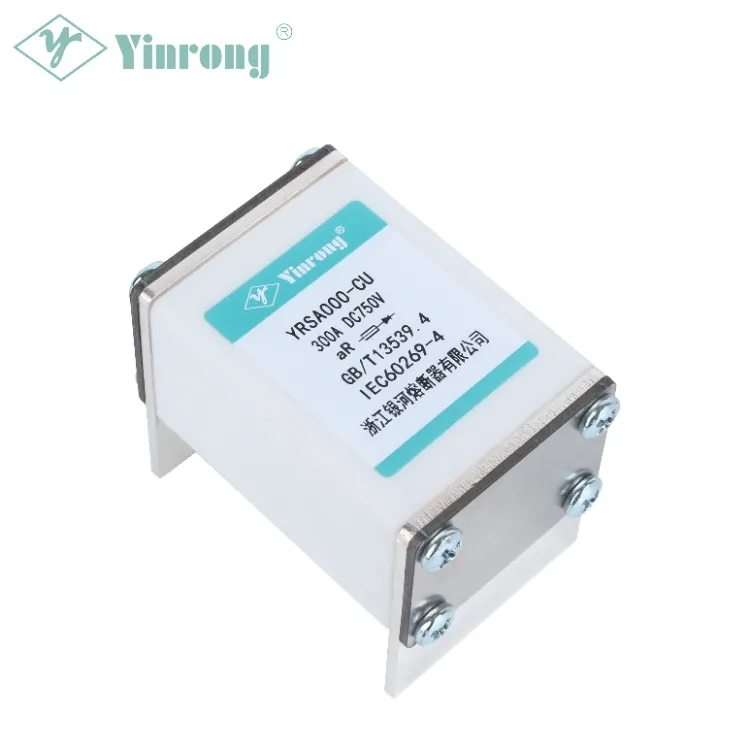

Praktična referenca:Za sistem punog opterećenja od 250A, odaberite uparen kontaktor od 300AGalaxy osigurač YRSA serija 350A kvadratni brzi osigurač.



II. I²t Energy Matching: osigurač apsorbira toplinu, kontaktor izbjegava termička oštećenja

Ovo je srž koordinirane zaštite – i osnovni princip koji 90% inženjera zanemaruje. Jednostavno rečeno: ukupna toplotna energija (I²t) oslobođena u trenutku kratkog spoja je ono što uništava kontaktore i energetske module. Da bi se postigla istinska koordinirana zaštita, mora se poštovati jedno željezno pravilo: Galaxy Fuse brzi osigurač totalno pražnjenje I²t < Kratkotrajna otpornost kontaktora I²t.

1. GG osigurač lošeg kvaliteta:Vrijednosti I²t su ogromne – velika većina toplotne energije se baca u kontaktor, uzrokujući visokotemperaturno kontaktno zavarivanje. Ovo je tip prekida „međusobnog uništavanja“ – sa nultom koordinacijom.

2. Galaxy osigurač brzi osigurač YRSA serije aR klase:Sadrži elemente od čistog srebra ili posrebrene bakrene trake koji precizno ograničavaju propuštanje I²t. UzimanjeYRSA000-CU serija na primjer, osigurači klase aR nude izuzetno nizak I²t i jaku sposobnost ograničavanja struje – apsorbiraju veliku većinu topline kvara u trenutku kratkog spoja. Toplina koja prolazi kroz kontaktor je minimalna, kontakti ostaju netaknuti bez zavarivanja – postiže se koordinacioni efekat "žrtvujte osigurač, sačuvajte kontaktor" .

U kombinaciji sa Galaxy Fuse-ovom vlasničkom tehnologijom gašenja luka – kvarcnim pijeskom visoke čistoće sa specijaliziranim tretmanom za suzbijanje luka – lukovi se brzo gase u trenutku kratkog spoja, bez pucanja kućišta ili curenja pijeska, sprječavajući sekundarno oštećenje luka na terminalima kontaktora.

III. Usklađivanje nivoa napona i struje: objedinjena platforma, koordinirano smanjenje snage

Osnova koordinacije je da obje komponente rade na istom osnovnom hardverskom parametru – ne jedna visokonaponska i jedna niskonaponska, ni jedna visokonaponska i jedna niskonaponska.

1. Unifikacija napona

Nazivni DC napon i kontaktora i osigurača moraju biti savršeno usklađeni, sa sigurnosnom marginom 1,2–1,3× iznad napona sabirnice:

●750V standardna stanica za punjenje:Kontaktor 1000VDC + Galaxy osiguračYRSA000-CU serija 750/1000VDC

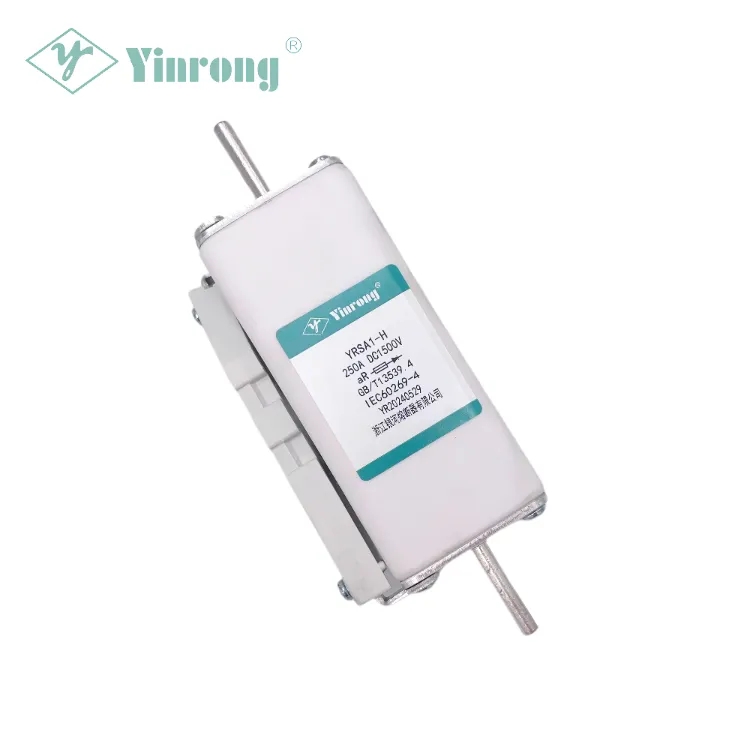

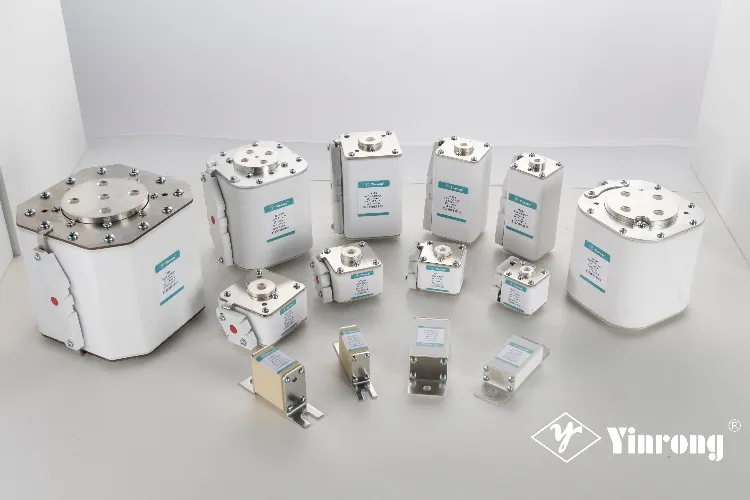

●800V visokonaponsko ultra-brzo punjenje / megavatna pohrana:Kontaktor 1500VDC + Galaxy osiguračYRSA1-HK serija 1500VDC iliYRSA7-PK serija 1500VDC



Galaxy Fuse proizvodi su u skladu sa IEC60269-4, GB/T13539.4 i drugim međunarodnim standardima, sa više serija koje imaju UL, TUV i CE sertifikate. Visoka čvrstoća izolacije osigurava savršenu kompatibilnost sa visokonaponskim kontaktorima.



2. Trenutni slojevi

Nazivna struja osigurača treba uvijek biti jedan korak viša od kontaktora, stvarajući "sigurnosnu tampon zonu" – uvjeti punog opterećenja i prenapona ne ometaju jedni druge. Galaxy FuseYRSA serija pokriva puni raspon napona od 32VDC do 1500VDC, sa prekidnim kapacitetom do 250kA DC. Kada se kombinuje sa visokostrujnim kontaktorima, dugotrajni porast temperature pri punom opterećenju je izuzetno nizak – eliminišući grejanje terminala i lučni luk na izvoru, smanjujući hronične kvarove.

3. Koordinirano smanjenje uticaja na životnu sredinu

U visokotemperaturnim kućištima ili okruženjima na velikoj nadmorskoj visini, i kontaktor i osigurač moraju biti smanjeni istovremeno – nikada nemojte smanjiti samo jednu komponentu, jer bi to narušilo koordinacionu ravnotežu.

IV. Galaxy Fuse – rješenja osigurača dizajnirana za koordinaciju kontaktora

Osnovan 1980. godine, Galaxy Fuse (Yinrong) je profesionalni proizvođač osigurača koji integriše istraživanje i razvoj, testiranje, proizvodnju i prodaju. Kompanija proizvodi punu seriju novih energetskih osigurača za PV, skladištenje energije i aplikacije za stanice za punjenje, sa proizvodima koji se izvoze u preko 80 zemalja i regiona širom sveta.

1. Koordinacija na nivou materijala

Vlasnički posrebreni elementi trake od bakra nude otpornost na prenapone i otpornost na zamor metala – prilagođavajući se radu kontaktora u desetinama hiljada ciklusa uključivanja dnevno bez smetnji. Proizvodi su usklađeni sa IEC60269-4, GB/T13539.4 i drugim standardima, sa stabilnom izolacijom i savršenim usklađivanjem terminala – eliminišući rizik od grijanja.

2. Procesom optimizirano gašenje luka

Napredne tehnologije uključujući gašenje luka sa paralelnim elementima, brzi prekid kvara i keramičke cijevi protiv pucanja osiguravaju brzo gašenje luka u uvjetima kratkog spoja – sprječavajući oštećenje luka na kontaktima i terminalima kontaktora.

3. Puna serija napona i struje slojevitog usklađivanja

●YRSA000-CU serija:Dizajniran za standardne punjače od 750V/1000V i skladištenje energije male i srednje veličine

●YRSA1-HK serija:Dizajniran za sisteme od 1000V–1500V

●YRSA7-PK serija:1500V kvadratna serija kućišta, dizajnirana za 800V visokonaponsko ultra-brzo punjenje i veliko skladištenje energije – prekidni kapacitet do 250kA DC



Kompatibilan sa svim standardnim visokonaponskim DC kontaktorima dostupnim na tržištu.



4. Usluga koordiniranog odabira na jednom mjestu

Galaxy Fuse pruža profesionalnu tehničku podršku – od kalkulacija I²t podudaranja do kompletnih rješenja zaštite sistema. Naš tehnički tim može pomoći kupcima u preciznom proračunu kompletnog skupa odgovarajućih parametara za koordinaciju kontaktora i osigurača.

U poređenju sa međunarodnim vodećim brendovima, Galaxy Fuse nudi značajne prednosti u odnosu na cenu i performanse uz iste specifikacije i sertifikate. Koristeći preko 40 godina stručnosti u proizvodnji osigurača, 48+ patenata i više međunarodnih certifikata (UL/TUV/CE/CQC), Galaxy Fuse pokazuje jasne prednosti u materijalima, procesima gašenja luka i sposobnosti koordinacije sistema.

Final Thoughts

Koordinacija između DC kontaktora i osigurača se u osnovi temelji na preciznom usklađivanju u tri dimenzije: vrijeme, energija i parametri. Odredite pravi trenutak – greške se rješavaju na pravom sloju. Ispravite I²t – toplota se pravilno raspoređuje. Odredite napon i struju kako treba – hardverske komponente ne kompromituju jedna drugu.

Sva tri su neophodna. Odaberite ispravno – kontaktor i osigurač svaki igraju svoju ulogu, gradeći slojeve zaštite. Odabrati pogrešno – u najboljem slučaju zaštita ne uspije, u najgorem je oprema uništena.

Galaxy Fuse – preko 40 godina posvećenosti visokokvalitetnim osiguračima, posvećenih pružanju sigurnih i pouzdanih rješenja za zaštitu kola za stanice za punjenje i sisteme za skladištenje energije.

Za tehničku podršku pri odabiru osigurača ili koordinaciji kontaktora, molimokontaktirajte tehnički tim za Galaxy Fuse.
